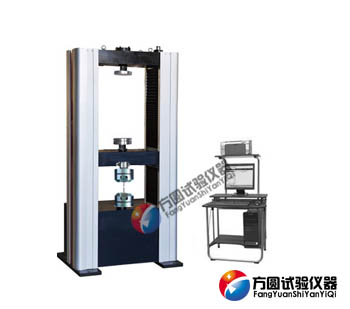

WDW-600（60噸）醫用材料試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等力學性能測試和分析研究?？勺詣?dòng)求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等試驗參數，并可根據GB、、DIN、ASTM、JIS等國際標準進行試驗和提供數據。

 　　功能特點：

　　主機架由底座、兩根固定橫梁、一根移動橫梁和四根支撐光杠（不起導向作用，導向作用由高精度滾珠絲杠完成）構成門式框架結構；傳動加載系統采用日本松下伺服電機、控制系統及同步齒形帶減速裝置，帶動高精密滾珠絲杠轉動，再驅動移動橫梁實現加載，造型美觀，穩定性好、剛性大，控制精度高、高效、噪音低、易保養維護等特點。

 　　技術參數：

設備規格、型號		WDW-600系列醫用材料試驗機
		WDW-600
設備名稱		雙柱落地式醫用材料試驗機
準確度等級		0.5級
測量參數	試驗力測量范圍	0.4%～100%FS（滿量程）
	試驗力示值誤差	示值的±0.5%以內
	試驗力分辨率	最大試驗力的1/300000，全程不分檔，且全程分辨率不變
	變形測量范圍	0.2%～100%FS
	變形示值誤差	示值的±0.5%以內
	變形測量分辨率	最大變形量的1/300000，全程不分檔，且全程分辨率不變
主機部分	主機試驗空間	下空間/上空間/雙空間
	電機	日本交流伺服電機
	傳感器	美國Transcell傳力傳感器
控制器		CCS α(阿爾法）試驗機控制系統
測控軟件		濟南方圓全數字三閉環測控軟件
可選配件	軸向引伸計	詳細參數見《具體解決方案》
	橫向引伸計	詳細參數見《具體解決方案》
	大變形	詳細參數見《具體解決方案》
	傳感器	每臺設備可加掛多個傳感器，但都不能超出主機最大允許加載量程
	數顯千分表	用于專用壓縮和彎曲夾具，用數顯千分表測量模量
	數顯卡尺	用于測量試樣尺寸，可由軟件自動讀取，測量范圍0～200mm
	光標尺	彈簧壓縮試驗中用于測量變形
	特殊夾具	專用夾具需根據用戶要求專門設計

　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：



 　　WDW-600（60噸）醫用材料試驗機安裝及接管

 　　1.安裝

 　　醫用材料試驗機的主體及測力計,應安裝在混凝土的基礎上,基礎尺寸根據外形及地基圖規定,留出地腳螺釘和下鉗口絲桿用孔及其他電線安裝管道等裝置。基礎的上平面應平整,用水準尺找正,待地基干燥后,再裝上WDW-600（60噸）試驗機。

 　　醫用材料試驗機的安裝及初步精度找正

 　　將主體及測力計分別搬運到混凝土的基礎上,根據外形及地基圖調整好主體與測力計之間的距離并調整好方向,然后可用薄的小塊鐵塊分別插入主體及測力計的底下部(與基礎之間),用0.05/1000精度的方形水準儀進行分別找正。主體的初步找正可在兩立柱的縱橫兩個不同位置上,用方形水準儀測量,不鉛垂度不得大於0.3/1000,然後,可用方形水準儀靠在油缸外表面的縱橫兩位置,找正其鉛垂度。

 　　2.接管

 　　在安裝主體與測力計相通的油管時,應首先將油管內部用煤油洗凈,保證油路中的清潔。應注意接處墊圈是否完整,以防高壓時滲油。

 　　醫用材料試驗機精度找正

 　　經過以上對試驗機的初步精度找正后,接通油管、電源及灌油后進行初步運轉試車,經試車情況良好時,再進行對試驗機精度找正。用方形水準儀器靠在工作平臺上,找正油缸鉛垂度,調整或增減其機座下面的墊鐵,使誤差不得大于0.10/1000。WDW-600（60噸）試驗機精度找好后,用水泥漿將機座下面的全部空隙填死,保持機座與水泥地基良好結合,防止在使用過程中因受震動而造成試驗機的不水準。地腳螺母澆固後,在水泥未干燥前,不準緊固地腳螺母和開動試驗機。(水泥干燥時間一般不少于10-15天)待水泥完全干燥后,緊固好運腳螺母,對醫用材料試驗機的安裝精度進行復查,是否與找正精度相符合。如不符合應重新找正。醫用材料試驗機在使用過程中,由于試驗時的震動容易產生松動現象,所以醫用材料試驗機使用一段時間后,應將有關零件加以緊固。
