- 產品介紹

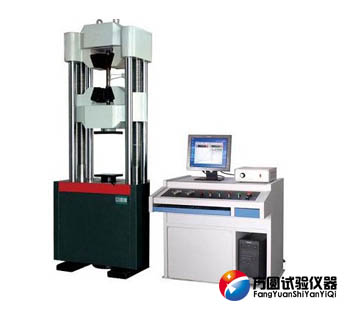

WAW-1000D/2000D微機控制電液伺服試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
本機由四立柱雙絲杠油缸下置式高強度主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。計算機全自動閉環控制高性能電液比例伺服閥來完成對各種材料的拉伸、壓縮、彎曲等試驗。試驗完成以后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。
功能介紹：
1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
3、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器等多種控制方式，各種控制方式在實驗過程中可任意平滑切換。
4、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試需要。對于相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
5、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動儲存。
6、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。
7、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程動態實時屏幕顯示。
8、根據實際需要可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示、分析和打印。
9、具有自動和人工兩種模式分析試驗結果，僅適用鼠標即可在試驗曲線上找到試驗結果的相關對應點。
10、用戶可根據實際需求任意編輯標準文本報表格式或EXCEL文本報表格式
11、當負荷超過滿量程的2%-5%時自動過載保護停機
12、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄
13、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。
WAW-D系列微機控制電液伺服萬能試驗機技術參數：
| 產品型號 | WAW-300D | WAW-600D | WAW-1000D | WAW-2000D |
| 主機結構形式 | 四立柱雙絲杠油缸下置式高強度主機結構 | |||
| 最大試驗力 | 300kN | 600 kN | 1000 kN | 2000 kN |
| 試驗機級別 | 1級/0.5級 | |||
| 試驗力測量范圍 | 2%-100%FS | |||
| 試驗力示值相對誤差 | ≦示值的±1% | |||
| 力分辨率 | 1/300000 | |||
| 變形測量裝置 | 電子式引伸計 | |||
| 變形示值 相對誤差 | ≦示值的±0.5% | |||
| 位移測量裝置 | 光電編碼器 | |||
| 位移示值 相對誤差 | ≦示值的±1%/±0.5% | |||
| 位移分辨力 | 0.01mm | |||
| 活塞最大移動速度 | 0.2-70（mm/min）無極調速 | |||
| 橫梁調整速度 | 120（mm/min） | |||
| 活塞最大行程 | 250mm | |||
| 控制方式 | 三閉環控制和編程控制 | |||
| 有效拉伸空間 | 650mm | |||
| 有效壓縮空間 | 550mm | |||
| 立柱間距 | 550mm | 650mm | 700mm | |
| 夾緊方式 | 液壓自動夾緊 | |||
| 圓試樣夾持直徑 | φ6-φ30mm | φ6-φ40mm | Φ13-φ60mm | Φ26-φ80mm |
| 扁試樣夾持厚度 | 0-20mm | 0-30mm | 0-40mm | 0-60mm |
| 扁試樣夾持寬度 | 70mm | 75mm | 75mm | 80mm |
| 上下壓盤尺寸 | 204*204mm | |||
| 彎曲支輥間距 | 600 mm | |||
| 彎曲支輥寬度 | 140mm | |||
| 安全保護裝置 | 機械限位保護和軟件過載保護 | |||
| 主機外形尺寸 | 945×654×2186 | 945×654×2186 | 1010×7500×2225 | 1200×1050×2860 |
| 主機電源 | 0.75KW | 1KW | 1.1KW | |
| 油源控制柜外形尺寸 | 960×630×900 | 960×630×900 | 960×630×900 | 960×630×900 |
| 控制柜電源 | 1.5 KW | 1.5 KW | 2.2 KW | 3 KW |
| 主機機重量 | 2600kg | 4000kg | 7500kg | |
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
WAW-D液壓萬能試驗機試驗結果常見誤差
1、液壓系統誤差：堅持一定數值或者一定規律變化的誤差。系統誤差是有規律的，這種規律表現在每一次詳細的實驗中，找到這種規律，就能夠加以修正。
原因分析：
a.WAW-D液壓萬能試驗機示值不準，所測得的力值總是偏大或偏小。
b.電阻應變儀丈量應變時，儀器面板上的系數的誤差。
2、差錯誤差：由于實驗工作中的錯誤，忽略大意等緣由惹起的誤差。這種誤差是沒有規律的，需求重復核對方可防止。
原因分析：
WAW-D液壓萬能試驗機操作失誤，實驗人員看錯了數據，記載時記載錯等原因。
3、隨機誤差：即在相同的條件下，對同一參數反復停止屢次丈量，所得到的測定值也不可能完整相同。
原因分析：
a.在實驗過程中，試驗機內摩擦力的變化
b.環境濕度等的變化
WAW-D系列液壓萬能試驗機安裝流程
打開WAW-D液壓萬能試驗機主機電源開關與手控盒開關。將指針撥至最大讀數處并校準。按“取擺”按鈕擺錘取擺，安全銷彈出。將標準試樣放于沖擊試驗機工作鉗口處，并用試樣對中器對中，保證打擊中心不偏心。試驗機的放置：液壓萬能試驗機主體及測力計裝置時不需求特殊地基，只按地基圖作好普通地基并留出地腳螺絲孔澆固即可。
找到WAW-D試驗機的程度位置：液壓萬能試驗機主體程度，可將程度儀放在油缸的外圓上按機座縱橫兩個位置及程度方向找好程度，用精度在0.10/1000毫米的程度儀找到±1格，不平常在底座下面加墊鐵來調整。 液壓萬能試驗機測力計頂上有兩個孔以備再裝置時穿鋼絲繩用。 測力計程度很重要，找程度時使擺桿左側面與規范線板的刻線對齊。
